Реплика-геометрика | Replika-geometrika

Обычно, я не копирую никакие промышленные игрушки, но тут получилось исключение.
Во-первых, эта игрушка эстетически привлекательна и весьма полезна для развития детеныша.
А во-вторых, если покупать ее в магазине, то нужно отдать от 300 руб. до 1000 руб., в зависимости от страны-производителя.
Хотя денег-то не жалко, но возник уже почти профессиональный интерес - Неужели нельзя сделать такую же, но из моего любимого картона?

Replika_008

Оказывается можно и довольно быстро!

Нужно вырезать три картонки, размером 260х80 мм. Две из них склеить вместе, наклеить сверху бумагу или покрасить, а затем протнуть насквозь толстым шилом. В качестве шила, я использую македовский инструмент, но когда его не было, я протыкал отверстия и карандашом и пластмассовой спицей.
Replika_001

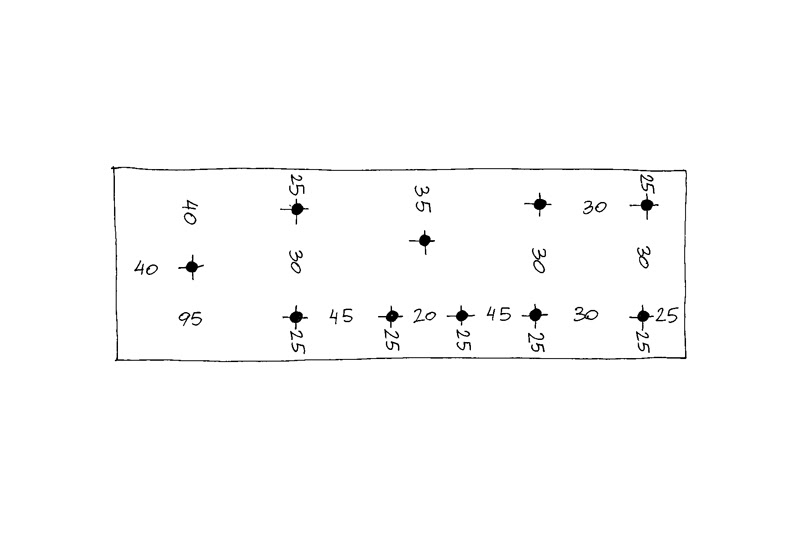

Отверстия можно разметить по этой схеме (размеры в миллиметрах).
Replika_scheme 1

На нижнюю картонку тоже приклеиваем бумагу и склеиваем все три картонки вместе, так чтобы стороны с наклееной бумагой оказались снаружи. Теперь берем деревянные шкантики и вклеиваем в отверстия. Благодаря тому, что у нас проткнуто только два слоя картона, шкантики входят ровно настолько, насколько нужно. Красота!
Replika_002

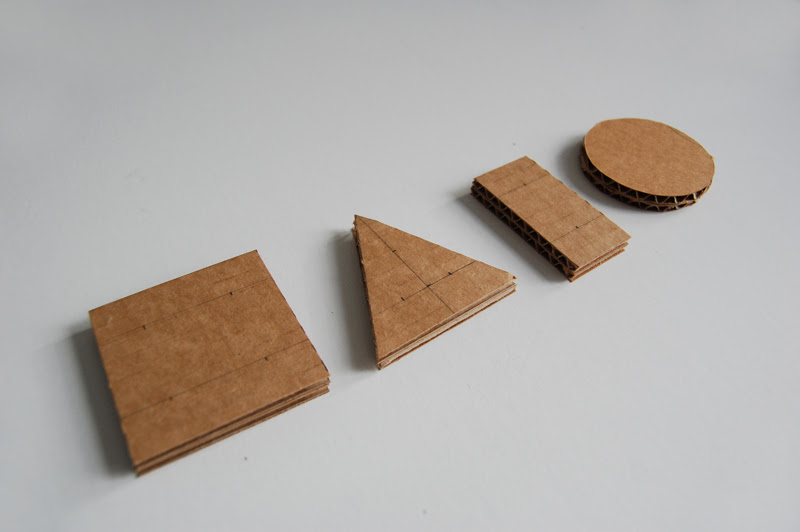

Вырезаем геометрические фигурки. Они тоже склеены в два слоя и размечены карандашом под отверстия. Кстати, чтобы не чертить их два раза, нужно просто использовать первый комплекс как шаблон для второго. Обвели и вырезали! Это просто.
Replika_003

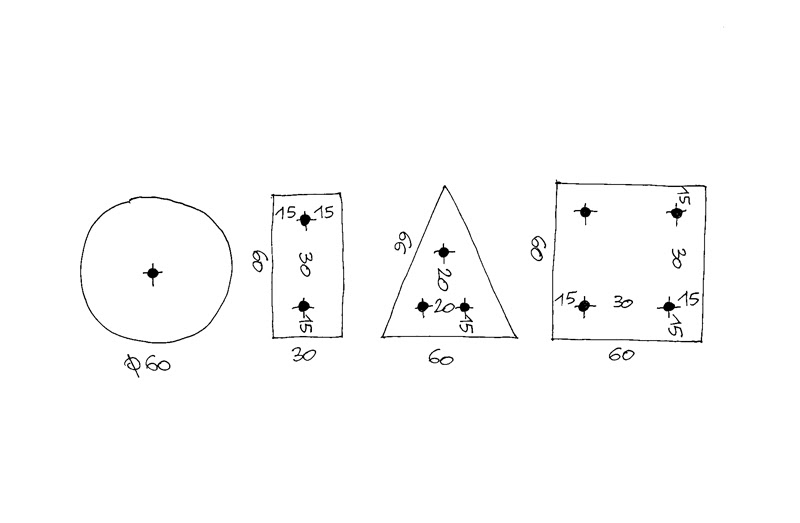

Вот схема фигурок с размерами и отверстиями.
Replika_scheme 2

По размеченным точкам протыкаем отверстия. В процессе, я вдруг неожиданно открыл новый способ, как сделать более-менее аккуратное отверстие в нескольких слоях картона. Сначала нужно проткнуть его шилом с двух сторон...
Replika_004

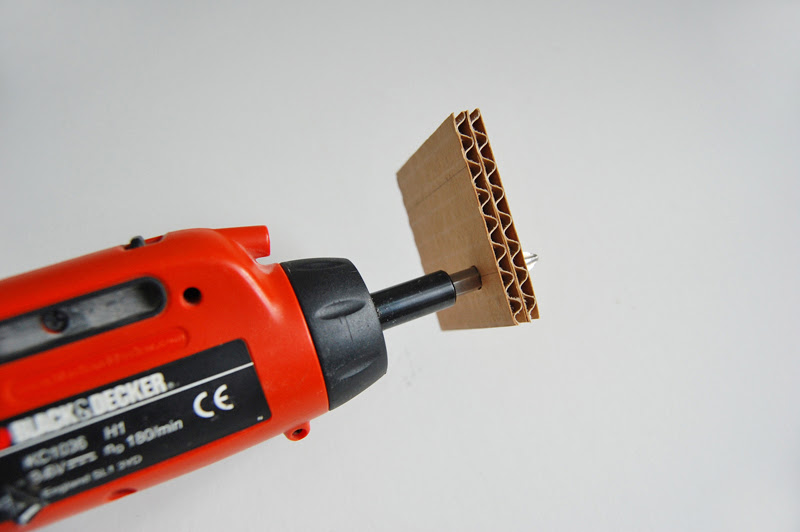

А затем, расширить его с помощью шуруповерта, так же с двух сторон. Главное, небольшие обороты и некоторый нажим.
Replika_005

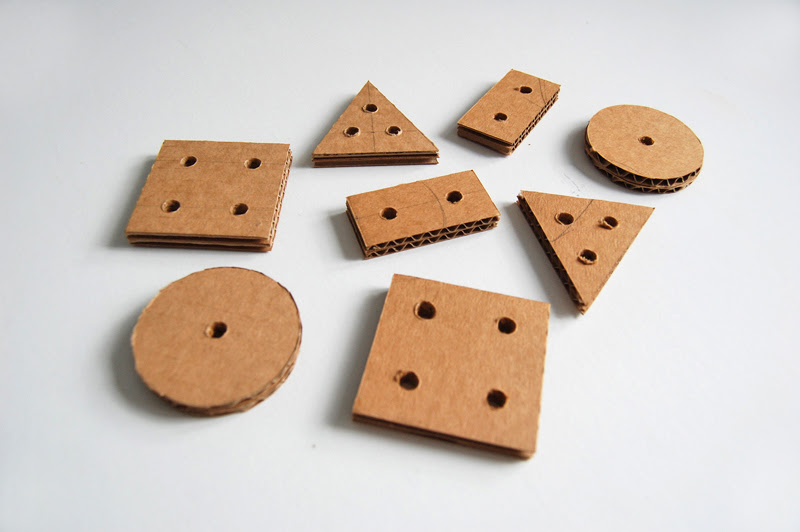

Вот, как это выглядит в почти законченном виде.
Replika_006

Примериваем фигурки к деревянным палочкам. Если что-то не совпадает, можно подкорректировать как наклон палочки, так и диаметр отверстия, тем же шуруповертом.
Replika_007

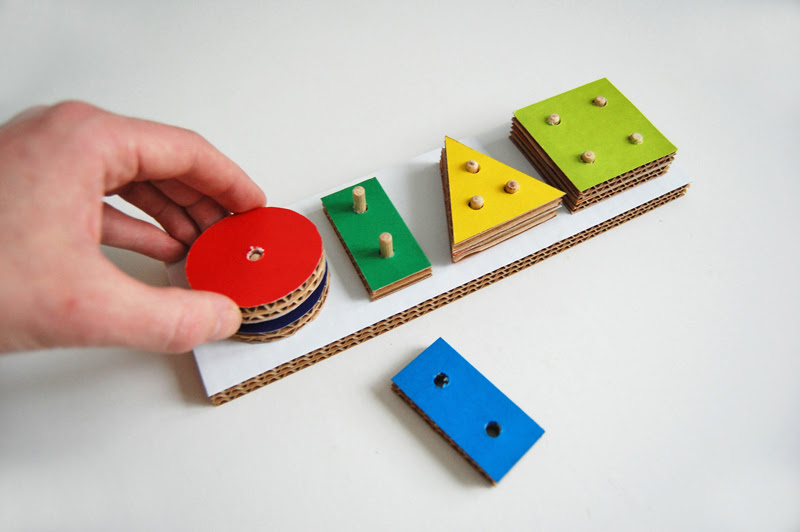

Осталось только наклеить цветной картон, проделать в нем отверстия и игрушка готова! Управился за 60 минут.
Replika_009

Вывод - Игрушку совсем не обязательно покупать - можно сделать ее самостоятельно, не хуже и практически бесплатно! :)

PS. Уже закончив, понял, что можно упростить финальный этап если на фигурки сначала наклеить цветной картон, а потом уже делать в них отверстия. Таким образом, не надо будет делать их два раза.

Спасибо за внимание!
